YHW300A本安型顶板位移监测仪 YHW300顶板位移检测仪宇成直供

YHW300A本安型顶板位移监测仪，矿用本安型顶板位移监测仪，顶板位移监测仪，YHW300顶板位移检测仪

YHW300A本安型顶板位移监测仪主要技术指标

1基本功能

1)位移值模拟量采集和显示功能;

2)光控时采集一次数据并显示，无操作则自动进入休眠状态;

3)休眠时，通过灯光照耀唤醒并自动显示位移数值的功能;

4)初始化参数设置、改号和调零功能;

5)位移值超限时，指示灯常亮及光控语音报警功能。

2技术参数

2.1供电参数

1)标称电压: DC 4.5V(电池组供电);

2)工作电流:≤20mA; .

3)休眠电流:≤0.2mA。

3测量参数

1)测量范围: (0~260) mm;

2)测量路数: 2路;

3)显示分辨率: 1mm;

4)测量误差:≤1%(F.S.满量程)。

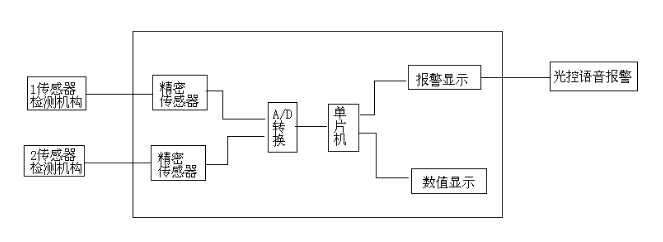

YHW300A本安型顶板位移监测仪工作原理简图：

1传感器检测机构(深基点锚爪)固定在稳定岩层内，

2传感器检测机构(浅基点锚爪固定在锚杆端部位置。当锚杆锚固范围内有离层时，顶板向下移动，围岩传感器内部机构带动精密传感器转动，将采集的离层量转换成电信号送入单片机处理。当深(浅)基点离层值超过设定的报警数值时，绿(红)灯常亮，光控时发出报警信号并显示当前离层值。

YHW300A本安型顶板位移监测仪安 全警示：

1)严禁在井下打开机壳。

2)维修时须由厂家人员井上进行维修。

3)维修时不得改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号。

4)使用本公司提供的电池组，严禁使用说明书规定外的电池。

5)更换电池须在井上安全场所进行，严禁井下更换电池，否则后果自负。

YHW300A本安型顶板位移监测仪是一款体积小、操作方便、显示直观、数据处理功 能 强的一款产品。泰安宇成期待与您合作。
