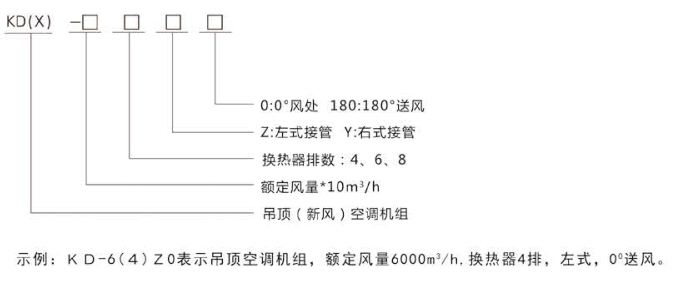

KD型吊顶式空调机组型号说明：

KD型吊顶式空调机组结构说明：

1、框架结构: 吊顶式新风机组全采用铝合金框架结构，框架采用高 强度铝合金型材，框架的每个角采用特殊结构的铸件，型材与角为插入式结构连接，这种结构有如下特点：

    A：机械强度好，重量轻，耐腐蚀，外形美观，且尺寸准确。

    B：结构装配灵活，易于现场拆装、检修，并且使用寿命比钢结构框架长。

2、面板结构:

    A：吊顶式新风机组面板采用内外双层彩色钢板结构，两层钢板之间冲注为高密度聚氨酯或聚苯乙烯发泡保温材料，具有比玻璃棉等其他保温材料更佳的保温性能。在各种气候条件和工况运行时外壳均无冷桥产生。

    B：吊顶式新风机组面板采用特殊方法固定，并有密封材料加强气密性及保温性，这种面板结构在保温、降噪及强度方面均具有性能，并适用于空气品质要求较高的场所。

    C：小型号吊顶式新风机组风机采用外转子电机直接驱动风机，无需皮带传动，维护保养方便。

3、风机、电机:

    A：吊顶式新风机组采用的风机为双进风离心风机，经过严格的动静平衡试验，运行平稳。

    B：风机轴承采用密闭性滚球轴承，预先加有润滑油及自动调心和自动自锁、止推等功能。正常使用可免保养。

4、过滤器:

    吊顶式新风机组采用板式粗效过滤器。滤料采用绵纶凸网，可以进行多次清洗。

KD型吊顶式空调机组机组的安装
1、吊项式空调机组应水平安装于吊顶夹层内，冷凝水管侧允许偏低千分之五，但不允许偏高，以保证冷凝水的顺利排放。机组四周应留有充分的安装与维修空间。
2、与机组连接的冷凝水排放须设有水封，且水封要有足够的高度。
3、表冷器接水管为下进上出，在进水口处应加装截止阀、过滤器。
4、与机组连接的风管需柔性连接，与机组连接的水管应采用挠性接管，接管时扭力不应过大，以免损伤换热器。且管路须有单独支架，重量不得由机组承受。
5、机组供电电源为380V、50HZ。电源符合要求方可与电机相联，接通电源后，应检查风机转向是否正确，如反转，应停机将电源相序改变。
6、风机电机应有良好的接地，另须有过载、过热、缺相等其他可靠保护装置。
